機器の配線｜PCをケーブルでつないで設定する｜ホームゲートウェイの設定｜光回線

OCNの光回線で、PCとホームゲートウェイをLANケーブルでつないで設定する場合の配線方法をご案内します。
お使いの機器がわからない場合はこちらで確認してください。

インターネット接続設定

ご利用ガイド

以下よりお客さまの利用状況を選択し、ご参照ください。

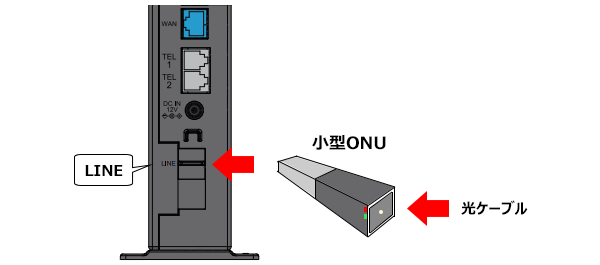

小型ONU対応機器です。小型ONUを差し込むとONU/VDSL一体型のホームゲートウェイとして使用できます。
小型ONUを使わない場合はONU/VDSL装置を接続してお使いください。

ホームゲートウェイ背面の「LINE」ポートに挿し込み、光ケーブルを接続してご使用ください。

※ 画像は一例です。詳しくは、機器の取扱説明書などをご参照ください。

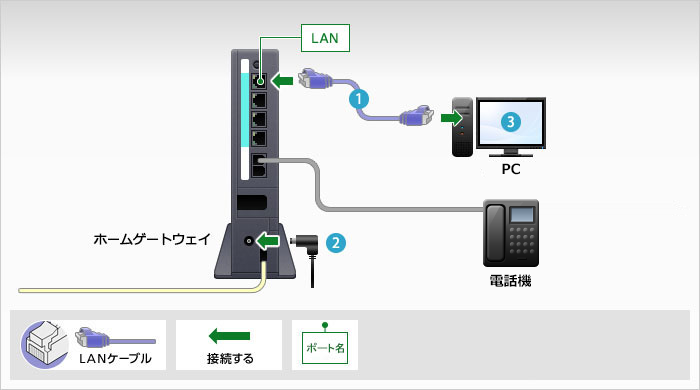

以下（1）～（3）の手順で接続し電源を入れてください。

ホームゲートウェイの［LAN］ポートのいずれかと、PCの［LAN］ポートをLANケーブルで接続します。
※PCの種類によっては、［LAN］ポートの名称が異なります。
ホームゲートウェイの電源を入れます。
PCの電源を入れます。

※ ホームゲートウェイ以外の各機器の種類は、お客さまのご契約状況により異なります。
※ ポートの位置や名称は機器により異なる場合があります。

続けてインターネットへの接続状態を確認します。以下のページへお進みください。

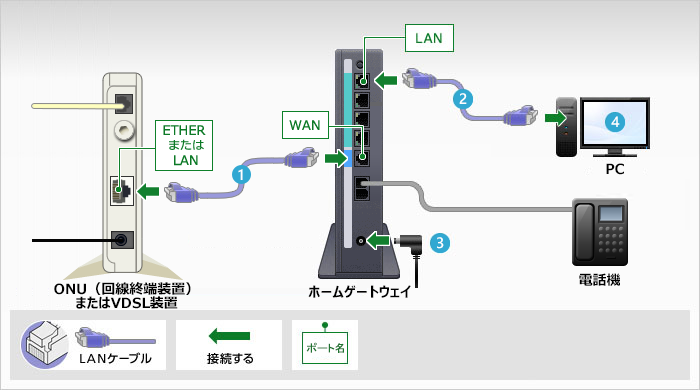

以下（1）～（4）の手順で接続し電源を入れてください。

ONU（回線終端装置）の［ETHER］ポートまたはVDSL装置の［LAN］ポートと、ホームゲートウェイの［WAN］ポートをLANケーブルで接続します。
ホームゲートウェイの［LAN］ポートのいずれかと、PCの［LAN］ポートをLANケーブルで接続します。
※PCの種類によっては、［LAN］ポートの名称が異なります。
ホームゲートウェイの電源を入れます。
PCの電源を入れます。

続けてインターネットへの接続状態を確認します。以下のページへお進みください。
