VDSL装置の［LAN］ポート、または回線終端装置の［ETHER］ポートと、Web Caster V120の［インターネット］ポートをLANケーブルで接続します。
設定・トラブル
機器の配線｜Web Caster V120｜OCNドットフォン（050IP電話）を利用する｜光回線
光回線でOCNドットフォン（050IP電話）を利用する場合の、Web Caster V120の配線方法をご案内します。
- 光回線
-
OCNドットフォン（050IP電話）を利用する
よくあるご質問
「OCNドットフォン/OCNドットフォン300」の提供終了について
2025年5月31日をもちまして、「OCNドットフォン/OCNドットフォン300」のサービスを終了させていただきます。詳しくは、以下のリンクをご参照ください。

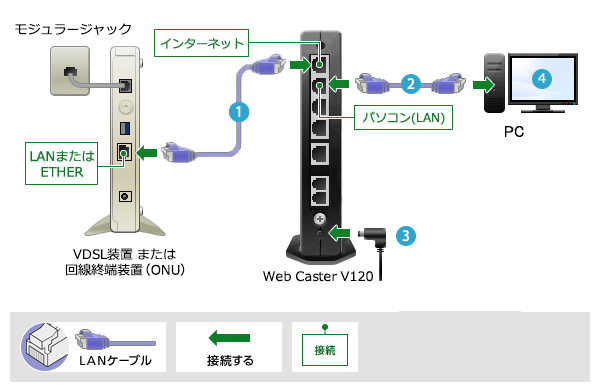

配線図・配線方法
※マンションタイプの場合はVDSL装置を、ファミリータイプの場合は回線終端装置を使用します。
※Web Caster V120以外の各機器の種類は、お客さまのご契約状況により異なります。
※ポートの位置や名称は機器により異なる場合があります。
-
-
Web Caster V120の［PC（LAN）］ポートのいずれかと、PCの［LAN］ポートをLANケーブルで接続します。
-
マンションタイプの方は、インラインフィルタの［PHONE］ポートと、Web Caster V120の［モジュラージャック］ポートを電話線で接続します。
ファミリータイプの方は、モジュラージャックと、Web Caster V120の［モジュラージャック］ポートを電話線で接続します。※固定電話を使用しない場合はこの手順は不要です。次の手順にお進みください。
-
Web Caster V120の［電話機］ポートと、電話機を電話線で接続します。
-
電話機で通話ができることを確認します。
※固定電話を使用しない場合はこの手順は不要です。次の手順にお進みください。
-
Web Caster V120の電源を入れます。
-
PCの電源を入れます。
続けて接続先（OCN）の設定を行う場合は、以下のページへお進みください。
