機器の配線|Web Caster V130|OCNドットフォン(050IP電話)を利用する|光回線

光回線でOCNドットフォン(050IP電話)を利用する場合の、Web Caster V130の配線方法をご案内します。

「OCNドットフォン/OCNドットフォン300」の提供終了について

2025年5月31日をもちまして、「OCNドットフォン/OCNドットフォン300」のサービスを終了させていただきます。詳しくは、以下のリンクをご参照ください。

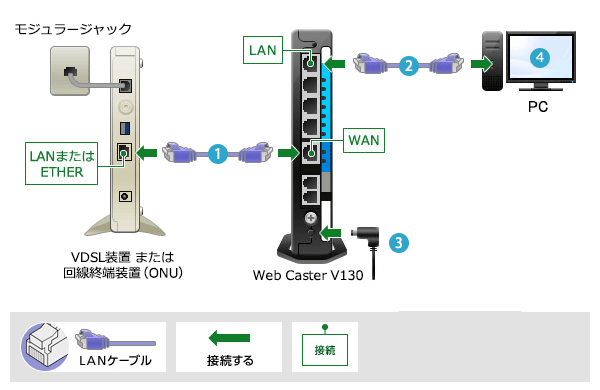

配線図・配線方法

※マンションタイプの場合はVDSL装置を、ファミリータイプの場合は回線終端装置を使用します。

※Web Caster V130以外の各機器の種類は、お客さまのご契約状況により異なります。

※ポートの位置や名称は機器により異なる場合があります。

  1. 1

    VDSL装置の[LAN]ポート、または回線終端装置の[ETHER]ポートと、Web Caster V130の[WAN]ポートをLANケーブルで接続します。

  2. 2

    Web Caster V130の[LAN]ポートのいずれかと、PCの[LAN]ポートをLANケーブルで接続します。

  3. 3

    マンションタイプの方は、インラインフィルタの[PHONE]ポートと、Web Caster V130の[電話回線]ポートを電話線で接続します。
    ファミリータイプの方は、モジュラージャックと、Web Caster V130の[電話回線]ポートを電話線で接続します。

    ※固定電話を使用しない場合はこの手順は不要です。次の手順にお進みください。

  4. 4

    Web Caster V130の[電話機]ポートと、電話機を電話線で接続します。

  5. 5

    電話機で通話ができることを確認します。

    ※固定電話を使用しない場合はこの手順は不要です。次の手順にお進みください。

  6. 6

    Web Caster V130の電源を入れます。

  7. 7

    PCの電源を入れます。

続けて接続先(OCN)の設定を行う場合は、以下のページへお進みください。

接続先(OCN)の設定
